Коленчатые валы 10V, 12V и 20V: как размер ряда связан с применением

Дизельные и газовые двигатели V-образной компоновки выпускаются с разным числом цилиндров: 10, 12, 20. Под каждый вариант нужен свой коленчатый вал — с другим числом кривошипов, длиной и массой. Завод публикует параметры валов по каждому исполнению; мы свели их в одну таблицу, чтобы при подборе замены было видно, чем исполнения отличаются друг от друга.

Содержание

1. 10V, 12V, 20V: параметры в одной таблице
2. Что видно из ряда
3. Общая технологическая база
4. Как заказать вал своего исполнения
5. Частые вопросы

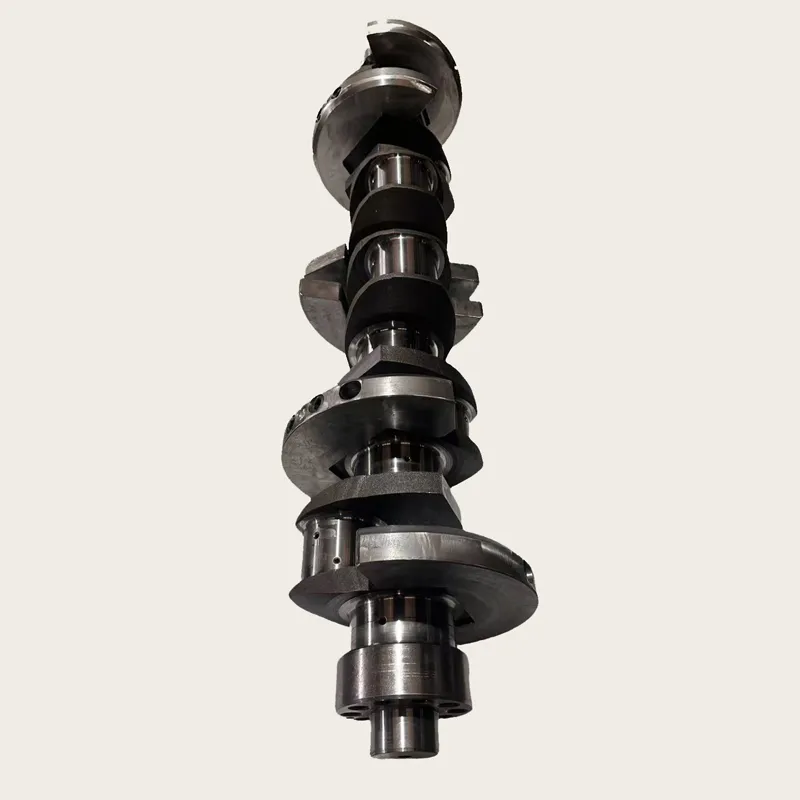

Коленчатый вал дизельного и газового двигателя 12V.

10V, 12V, 20V: параметры в одной таблице

Что видно из ряда

Первое: длина и масса вала растут вместе с числом цилиндров. Вал 10V — 1513 мм и около 405 кг; вал 20V — уже 2763 мм и 750 кг. Это прямое следствие конструкции: чем больше кривошипов несёт вал, тем больше его габариты и масса.

Второе: применения смещаются по ряду. Вал 10V описан как компонент для дизельных генераторов, газовых двигателей, компрессоров и строительной техники — то есть для широкого круга силовых систем, включая аварийное электроснабжение, транспорт и горнодобычу. Вал 12V ориентирован на средние генераторные установки, строительную технику и промышленное силовое оборудование. Вал 20V — это уже крупные генераторные установки, судовые силовые установки и горная техника.

Третье: у вала 20V отдельно заявлена оптимизированная конструкция балансировки, которая снижает вибрацию и шум, — при большой длине вала это заметный фактор стабильности работы двигателя.

Четвёртое: у каждого исполнения есть свои акценты в характеристиках. У вала 10V это стойкость к кручению и сжатию, позволяющая выдерживать высокочастотные ударные нагрузки, создаваемые двигателем. У вала 12V — обеспечение стабильной работы на высоких скоростях и нагрузках, оптимизация эффективности использования топлива и умеренные размеры с более широкой совместимостью. У вала 20V — способность длительно работать при высоких нагрузках и большом крутящем моменте с повышением общего срока службы двигателя.

Общая технологическая база

Все три исполнения объединяет подход к изготовлению: заготовка производится ковкой из легированной стали, далее идёт точная обработка и термообработка. На валу 10V завод отдельно указывает, что точность обработки шеек достигает микронного уровня, а поверхность шеек подвергается высокочастотной закалке — это повышает твёрдость, усиливает износостойкость и продлевает срок службы.

На валу 12V отмечены точная обработка, упрочняющая термообработка и высокая усталостная прочность, а также умеренные размеры и более широкая совместимость. Детали технологии по каждому исполнению — на соответствующих страницах продукции.

Как заказать вал своего исполнения

Завод изготавливает готовую продукцию по чертежам заказчика, а при их отсутствии — по образцу: проводится обмер, проектирование и изготовление. Принимаются заказы на валы всех типов длиной до 3 метров и весом менее 2 тонн — вал 20V с длиной 2763 мм в этот диапазон укладывается.

Чтобы завод ответил на запрос предметно, к заявке стоит приложить:

1. модель двигателя и число цилиндров (10V, 12V, 20V или иное исполнение);
2. чертёж вала, если он есть, или образец для обмера;
3. тип агрегата: генераторная установка, строительная техника, судовая или горная техника;
4. условия работы, в которых эксплуатировался изношенный вал.

Как проходит производство от заготовки до приёмки — мы описывали в статье «Коленчатый вал от поковки до приёмки: восемь этапов и восемь вопросов изготовителю». Отдельный разбор вала 10V с порядком выбора, проверки и замены — в материале «Коленчатый вал 10V: как выбрать, проверить и заменить».

Частые вопросы

Какое исполнение выбрать для генераторной установки среднего размера?

По описанию завода, вал 12V широко используется в средних дизельных и газовых генераторных установках, строительной технике и промышленных силовых системах.

Какой вал заявлен для судовых установок?

Вал 20V: он предназначен для крупных дизельных и газовых генераторных установок, судовых силовых установок, горной техники и электростанционных агрегатов.

Мой двигатель не входит в ряд 10V–20V. Что делать?

Завод изготавливает коленчатые валы всех типов по чертежам заказчика или по образцу — с обмером и проектированием, длиной до 3 метров и весом менее 2 тонн.

Где посмотреть параметры каждого вала?

На страницах продукции 10V, 12V и 20V — ссылки в тексте статьи и в таблице выше.

Страницы продукции ряда: вал 10V, вал 12V, вал 20V. Общий раздел каталога: коленчатые валы газовых двигателей. Запрос — через контакты.
